Расчёт мощности светодиодной ленты

Нужно быть внимательным: бывает, приводится значение для одного метра, а иногда – для целого изделия. Если узнать данную информацию не представляется возможным, нужно прибегнуть к самостоятельному вычислению мощности, так как это совсем не сложно.

Расчет мощности LED-ленты

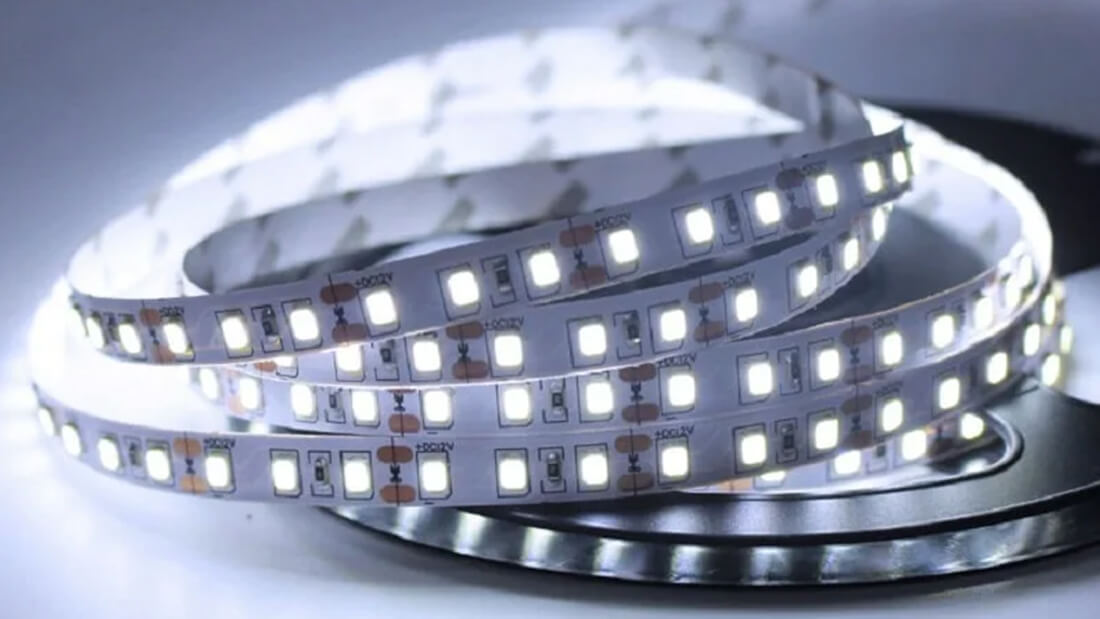

Светодиодная лента представляет собой длинную печатную плату с различной шириной. На ней надежно зафиксированы источники света и резисторы. Светодиоды всегда расположены строго по порядку с одинаковой плотностью на всем протяжении платы. Они могут выстраиваться в одну линию и больше, отчего зависит яркость свечения готового изделия. Сам диод может состоять из одного или нескольких кристаллов. Вычисление мощности метра LED-ленты в случае отсутствия данных, потребует определения типа использования светодиодов. Для этого достаточно замерить их при помощи линейки или рулетки. Длину и ширину обычно вносят в маркировку, не используя запятые. Допустим, размеры светодиода равны 2,8х3,5 мм, это указывает на его принадлежность к серии SMD 2835.

Другие виды светодиодов:

• SMD 3020,
• SMD 3528,
• SMD 5050,
• SMD 5060,
• SMD 5630,
• SMD 5730.

После осуществления замеров обратитесь к таблице соответствия размеров светодиодов номинальному току:

Искомая величина позволит вычислить мощность источников света, используя следующую формулу:

P = U • I • N/K, где U – напряжение LED-ленты, I – ток, N – количество светодиодов на один метр, K – число последовательно соединенных SMD. Как правило, ленты на 12 содержат три светодиода, а на 24 В – по шесть. Количество источников света на один метр составляет 30 или 60. Ленты с особо интенсивной яркостью свечения обладают числом 120, 180, 240 элементов на один метр. Их количество напрямую влияет на итоговый параметр мощности, пропорциональной общей длине изделия.

Для примера возьмем LED-ленту на 12 В с размерами диодов 2,8х3,5 мм, распределенными по 30 штук на один метр. Исходя из показателей габаритов светодиодов, становится понятно, что перед нами изделие SMD 2835, рассчитанное на потребление номинального тока 0,06 А. Применив вышеуказанную формулу, нетрудно получить необходимый результат: P = 12 • 0,06 • 30/3 = 7,2 Вт.

Когда в вашей ленте используются диоды класса SMD 5050, состоящие из трех кристаллов, для вычисления общей мощности нужно сложить мощности всех элементов. Если диод с одним кристаллом обладает мощностью P = U • I = 12 • 0,02 = 0,24 Вт, то параметры тройного источника света будут такими: P = 0,24 • 3 = 0,72 Вт. Другая LED-лента может иметь напряжение отличное от 12 В, как и номинальный ток в амперах, представленный в формуле цифрами 0,02. Светодиоды с тремя кристаллами обеспечивают более яркое освещение, так как их мощность в три раза интенсивнее моделей с одним кристаллом. Большинство современных пользователей предпочитают светодиодные ленты с элементами SMD 3528 и 5050.

Расчет общего потребления LED-ленты

Мощность всей светодиодной ленты 12 В несложно узнать, умножив 7,2 на длину изделия. Чаще всего такая продукция поставляется в пятиметровых катушках. В этом случае, результат будет равен 36 Вт. При 60 диодах это значение достигает 4,8 Вт, при 120 – 9,6 Вт, при 180 – 14,4 Вт, при 240 – 19,2 Вт. Определение потребляемой мощности LED-ленты производится с учетом ее длины, необходимой для организации освещения.

Допустим, подсветка требует применение ленты длиной 15 метров. Значит, Р = 7,2 • 15 = 108 Вт.
Выбор блока питания предполагает увеличение показателя мощности на 20-30%, иначе он быстро выйдет из строя. Получается, потребление ленты должно иметь такое значение: 108 • 1,2 = 129,6 Вт в час. Выходит, за два часа подсветка потребляет 216 Вт (108 • 2), а за сутки этот показатель достигает 0, 216 кВт. Получается, даже без информации производителя нетрудно вычислить мощность разных светодиодных лент, включая RGB-модели. Определение мощности дает возможность подобрать оптимальный блок питания и элементы управления подсветкой.
