Как подключать светодиодную ленту на 12 и 220 вольт

Каким образом производится подключение светодиодной ленты?

Можно встретить несколько распространенных способов соединения светодиодной ленты с источником питания и контроллером. Важнейший фактор в данном случае – это рабочее напряжение изделия. Самыми распространенными вариантами, которые используются большинством производителей являются 12 и 24 вольта. Можно встретить и ленты с минимальным напряжением – 5 вольт, но такие варианты практически не востребованы, поскольку работают отрезками не более 2 метров. Что касается типового напряжения, то для стандарта в 12 вольт максимальная длина отрезка составляет 5 метров, а для стандарта 24 вольта – 10 метров. В некоторых случаях можно встретить LED-ленту с рабочим напряжением 220 вольт. Для таких девайсов не потребуется использовать понижающий трансформатор, запитывать можно непосредственно от бытовой сети. Дополнительным элементом в данном случае станет выпрямитель напряжения. Чаще всего ленты на 220 В применяются для наружной подсветки зданий и сооружений.

Чтобы точно определиться в необходимости дополнительных аксессуаров для подключения светодиодной ленты в зависимости от рабочего напряжения, воспользуйтесь таблицей ниже:

Каким образом подключаются LED-ленты монохромного типа:

• Максимальная длина отрезка – 5 метров. Применяется соединение в электросети: 220 вольт – понижающий блок питания – единый отрезок ленты;

• Максимальная длина световой линии – 10 метров, используется единый блок питания. Схема такая же, как и в пункте 1, но каждый отрезок на 5 метров подключается параллельно. Обратите внимание, если конструктивно блок питания расположен далеко от места подсветки, то следует применять кабель питания не менее 2*1,5 мм;

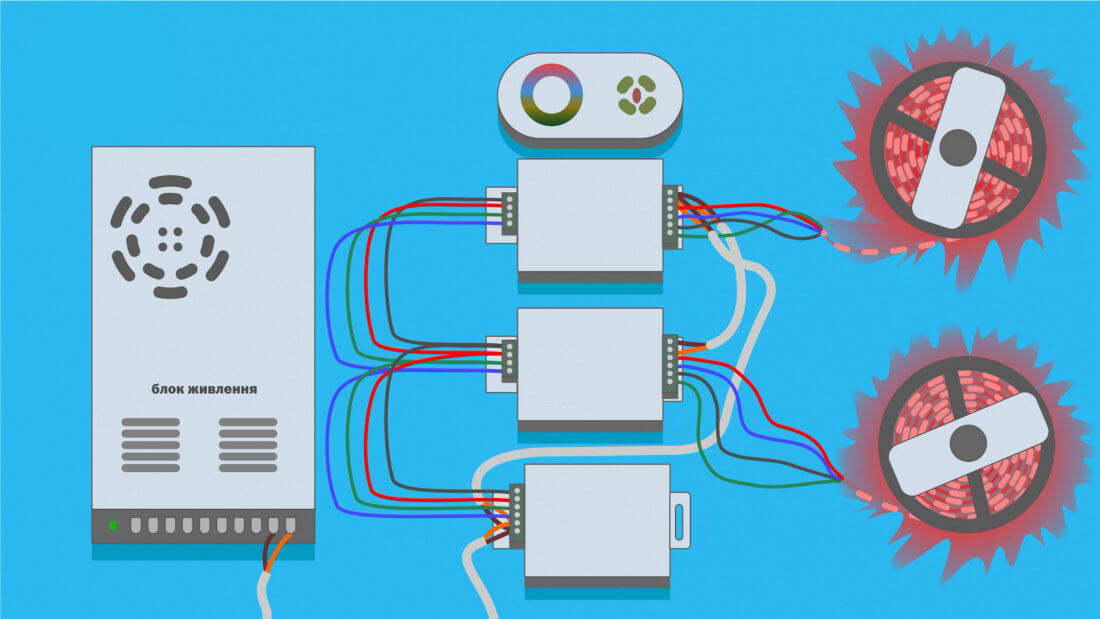

• Если Вы планируете монтаж многоцветной RGB ленты, то дополнительно еще потребуется устройство-контроллер, который монтируется в цепи после блока питания.

• В том случае, когда требуется синхронизация нескольких отрезков светодиодной ленты в единую схему, обычно устанавливаются RGB-усилители.

Каким образом смонтировать светодиодную ленту на выключатель?

Заказчики часто предполагают включение и выключение светодиодной подсветки при помощи стационарного настенного выключателя. Иногда реализуется способ прямого отключения от питающей розетки 220 вольт, но это не удобный вариант. Применение отдельного выключателя намного более правильное и красивое решение. Какие могут быть отключающие электротехнические конструкции:

• Содержащая в своей конструкции кнопку или клавишу;
• Сенсорная панель, которая разъединяет цепь от прикосновения руки;
• Сенсорная панель со встроенным инфракрасным элементом, где в данном случае достаточно взмаха.

Многоцветные ленты управляются при помощи специализированных выключателей, которые также могут изменять и яркость это так называемые диммеры.

Как правило, в цепи выключатель монтируется перед понижающим блоком питания. Смысл данной схемы в том, что не требуется постоянная подача напряжения на данное устройство. В случае диммеров или контроллеров RGB допускается также осуществление монтажа и после блоков питания.

Будет намного проще разобраться на примере. Для этого возьмем схему подключения светодиодной ленты при помощи небольшого выключателя, который обычно монтируется на компактную напольную светотехнику. Какой алгоритм выполнения работ следует выбрать в данном случае:

• Вилка для стандартной розетки в 220 вольт должна быть соединена с блоком питания посредством закручивания провода в клеммы. Необходимо обратить внимание, что провод должен быть не менее 1,5*2 мм. Кроме этого, внимательно осмотрите блок питания – соответствующие контакторы для подключения питания в нем обозначаются маркировкой L и N;
• Используя точно такой же кабель, как и в первом пункте, необходимо произвести соединение блока питания с отрезком светодиодной ленты. Со стороны БП осуществляем монтаж в соответствующие клеммы «+» и «-», а со стороны LED-ленты применяем специализированный двухконтактный коннектор. Можно также использовать и традиционный метод – припайку оголенных контактов к соответствующим площадкам на ленте. В данном шаге важно соблюсти полярность;
• Необходимо выполнить первичную проверку того, что схема собрана правильно. Для этого подаем напряжение 220 вольт и смотрим, чтобы все светодиоды светились. Если проверка пройдена успешно, то можно переходить к заключительному этапу. Толстый кабель между вилкой и блоком питания необходимо разрезать и подключить в образовавшийся разрыв выключатель.

Если планируется настенный выключатель, то способ подключения аналогичный описанному алгоритму.

Можно ли запитать светодиодную ленту от портативного аккумулятора (пауэрбанк)?

Может показаться, что единственным случаем, когда потребуется запитать светодиодную подсветку от портативного аккумулятора, является отключение электроэнергии, но это не так. Есть огромное количество ситуаций, когда это потребуется, например, в туристических походах, для габаритных огней на мелких транспортных средствах, а также для одежды или рюкзаков. У некоторых пользователей возникают трудности с данным подключением при помощи пауэрбанка. Есть два наиболее распространенных варианта монтажа данным методом:

• Приобретение в специализированном магазине LED-ленты, адаптированной для напряжения в 5 вольт. Это обеспечит полную совместимость вольтажа источника питания и устройства потребления. Подобные ленты, как правило, уже имеют припаянный USB-разъем. Это означает, что в качестве источника питания может быть использован не только пауэрбанк, но также и обычный блок питания для смартфона или даже ноутбук;
• Для устранения несовместимости вольтажа можно также применять специальные переходники с 5 В на 12 В. Некоторые модели имеют четкую привязку к значению (например, 9 или 12 вольт), а другие можно регулировать в определенном диапазоне. При помощи данной функции можно задать выходящее напряжение. Внешне устройство напоминает обычную USB-флешку – одна из сторон представлена соответствующим контактором, а на другой стороне располагаются клеммы, к которым надо присоединить провода от ленты;

В том случае, когда можно регулировать подаваемое напряжение от пауэрбанка, следует остановиться на значении в диапазоне от 10 до 11 вольт, поскольку при таком значении тепловыделение светодиодов будет минимальным. Необходимо ориентироваться на уровень потребления электроэнергии 0,5 Ампер для участка в 100 сантиметров. Это значит, что заряда стандартного пауэрбанка в 10 000 МА*ч будет достаточно для 20 часов непрерывного свечения.  Сравним эффективность освещения с помощью ленточных светодиодов и установленных в лампы.

Таблица LED-лент:

Интересно будет также провести сравнение эффективности светового потока от светодиодной ленты и от лампы на светодиодах. Результаты показывают, что эквивалентом одной лампочки на 11-16 ватт является участок ленты SMD2835 примерно на 2-8 метров.

Процедура подключения светодиодной ленты к блоку питания

Перед тем, как приступать непосредственно к подключению, следует правильно выбрать блок питания. Корректным считается выбор на основании суммарного выходного напряжения. Последняя характеристика рассчитывается на основании мощности участка ленты длиной в 1 метр. Этот показатель будет варьироваться в зависимости от используемого типа светодиодов. В качестве иллюстрации к данной теории попробуем произвести расчет необходимой мощности для светодиодной ленты на 12 вольт длиной 5 метров. В первую очередь посмотрим на упаковку – производитель указывает, что 1 метр потребляет 4,8 ватт электроэнергии. Корректный расчет будет выглядеть следующим образом – 4,8*5*1,20 = 28,79 Ватт. Обратите внимание на повышающий коэффициент 1,20 – это дополнительный запас мощности в 20%, чтобы в пиковых нагрузках не перегружать блок питания. Теперь следует обратиться к каталожным характеристикам блоков питания – ищем ближайший по номиналу, соответственно выбираем 30 Ватт.

Мы уже рассказывали в начале данного материала о подключении низковольтной светодиодной ленты к блоку питания. Но необходимо подробно разобраться с несколькими тонкостями:

• Чтобы более точно настроить выходное напряжение с блока питания, следует воспользоваться стационарными винтами на корпусе. Измерения при помощи мультимера не должны быть более 12 вольт, но если это так, то следует винтом установить значение в диапазоне от 10 до 11 вольт;
• При необходимости подачи напряжения на 2 и более отрезка ленты необходимо применять именно параллельную, а не последовательную схему. Запас мощности блока питания должен соответствовать суммарному энергопотреблению. Точно такой же подход должен быть и при монтаже нескольких светящихся дорожек. Допускается использование нескольких блоков питания в связке.

Требования техники безопасности

При монтаже и дальнейшей эксплуатации светодиодной ленты важно соблюдать требования безопасности. Это позволит Вам и Вашим близким избежать поражения электрическим током. Придерживайтесь нескольких простых, но эффективных правил:

• Светодиодная лента не предназначается для использования на улице – ее допускается подключать и эксплуатировать только внутри помещения;
• Если после подключения цепи Вы решите проверить работоспособность всей ленты в катушке, то нельзя включать ее более, чем на 10-12 секунд. Светодиоды в рулоне быстро перегреваются, что может привести к пожару;
• Подавайте на светодиодную ленту только такое напряжение, которое указано в ее сертификате безопасности. Увеличенный уровень напряжения приведет к перегреву, что чревато коротким замыканием и пожаром;
• Отрезание куска светодиодной ленты может производиться только в строго определенных местах – на это указывают специальные индикаторы с маркировкой;
• Обязательно соблюдайте полярность при подключении – сверяйте значки «+» и «-» с аналогичными на блоке питания;
• Гибкая основа ленты при сильном механическом воздействии может повреждаться, поэтому важно не допускать радиуса изгиба менее 3 сантиметров;
• Стыковка двух отрезков не допускается, необходимо реализовывать последовательное подключение от источника питания;
• Убедитесь, что вблизи установленной светодиодной ленты нет других источников тепловыделения – это также может привести к перегреву и другим неблагоприятным последствиям;
• Если у конкретной модели светодиодной ленты производителем заявлена мощность более 10 ватт на метр, то необходимо предусмотреть дополнительные источники отвода тепла. Это может быть алюминиевый радиатор или профиль.

В конце данного материала следует сказать несколько слов о самом процессе приклеивания светодиодной ленты на поверхность. Для этого предусмотрена специальная клеевая основа. С лицевой стороны она защищена тонкой полимерной пленкой. Поверхность для монтажа должна быть очищена от загрязнений, а также дополнительно обезжирена и высушена. Старайтесь выполнять приклеивание по направлению «к себе». Не осуществляйте давление на сам светодиод, старайтесь прилагать усилие к самой основе ленты. Чтобы клей быстрее полимеризовался, включите подсветку после монтажа на 20-25 минут для прогрева.
